施工事例集

建物 4階建て１６所帯の共同住宅

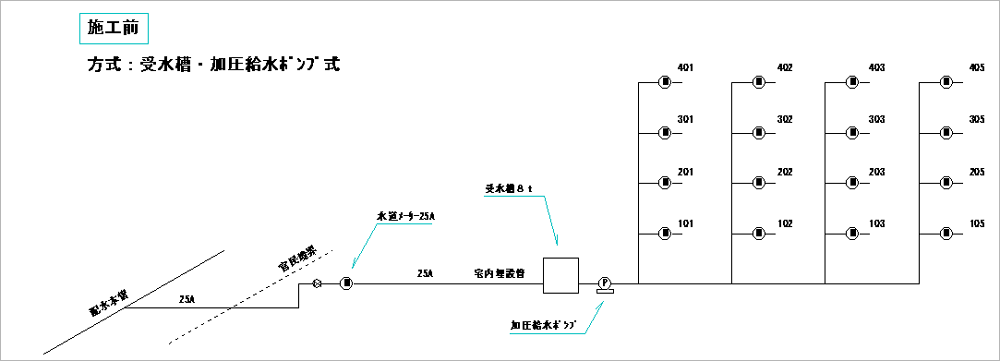

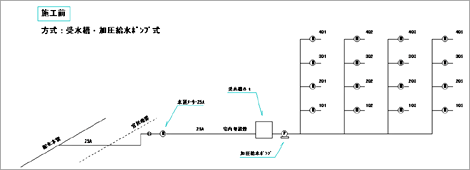

給水方式 施工前＝受水槽・加圧給水ポンプ方式

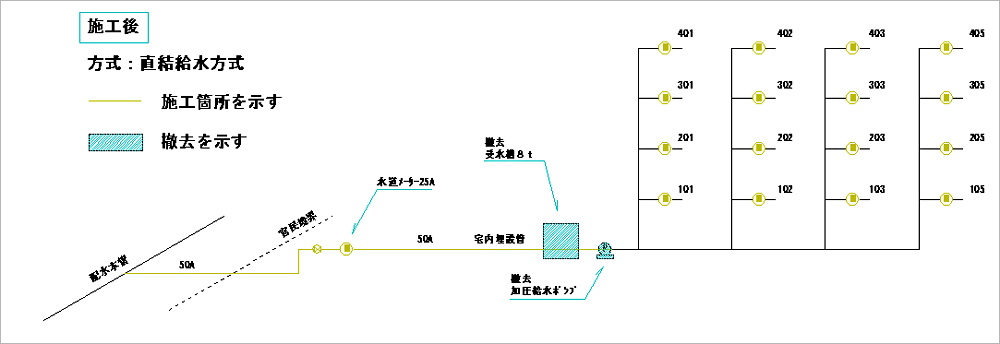

施工後＝直結給水方式

1日目

2日目

3日目

4日目

5日目

6日目

図面

1日目 宅内給水埋設配管の更新工事

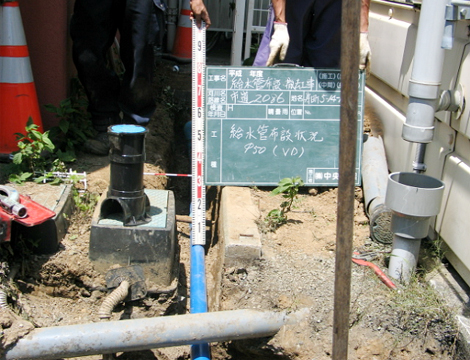

管布設状況

2日目 水道本管取り出し工事

Before

Ⅴ付Ｔ字管取付

水圧試験

穿孔状況

配管図

仕切り弁設置

3日目 直結給水方式への切替（断水時間１時間）

既設分水栓

元止め

埋め戻し・転圧状況

標示シート敷設状況

After

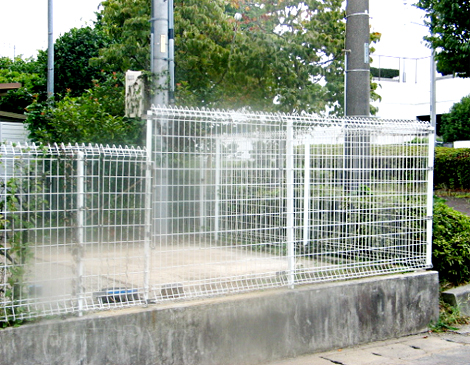

4日目 受水槽・加圧給水ポンプ撤去工事

After

After
宅内給水埋設配管の更新工事　宅内完成

After

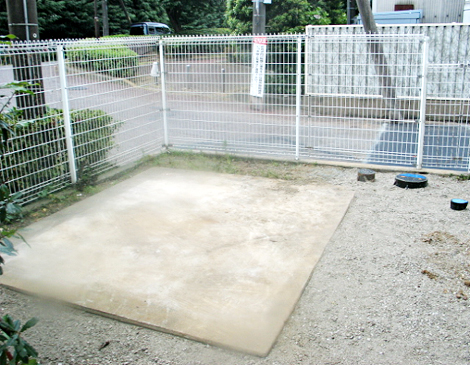

撤去後　完成

5日目 水道メーター交換工事（１６所帯分）

Before
シャフト内施工前

After

After

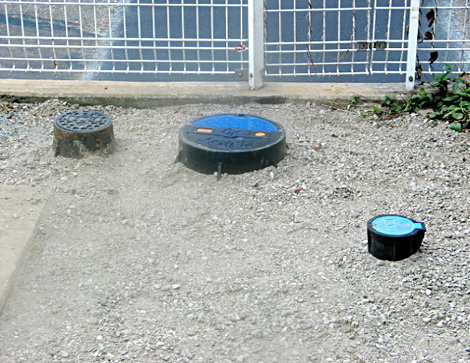

量水器取替え完了

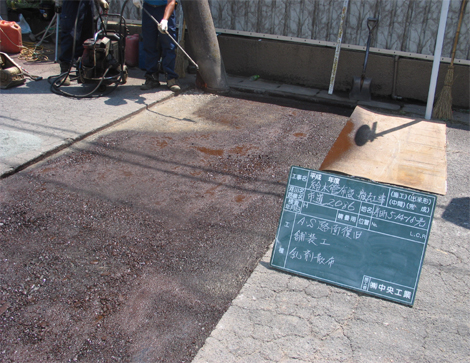

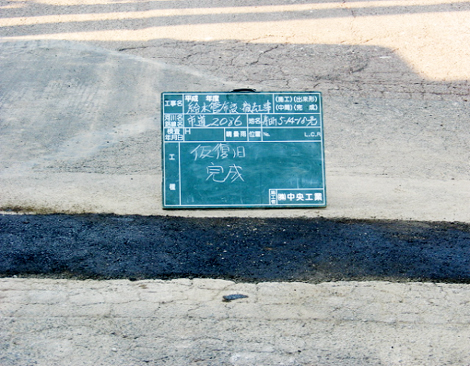

6日目 公道部本舗装工事

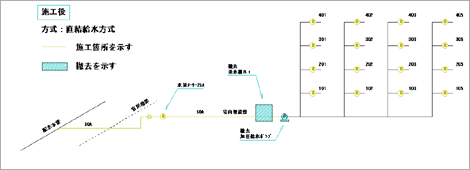

図面

画像をクリックすると拡大版でご覧いただけます

画像をクリックすると拡大版でご覧いただけます

メリット
  • 受水槽で水を溜めないため、より衛生的な水道水の供給が可能になった。
  • 受水槽・加圧給水ポンプが必要ないため、ﾎﾟﾝﾌﾟの故障等による断水の可能性がなくなった。
  • 受水槽・加圧給水ポンプが必要ないため、敷地にスペースが出来て有効的に使用できるようになった。
申請業務
  • 水道局事前協議
  • 24時間計による水圧試験
  • 既存建物給水設備の水理計算
  • 水道確認申請
  • 道路占用申請
  • 道路使用申請
